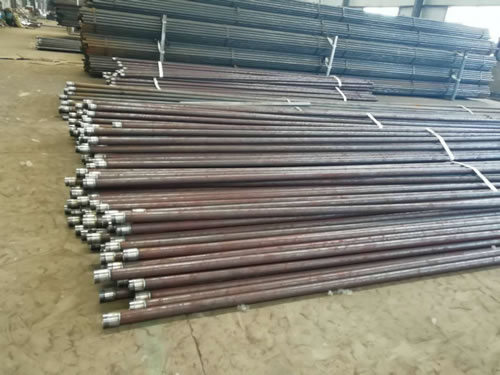

鋼花管土釘圖片

一、鋼花管土釘

鋼花管土釘是一種原位土體加筋技術。將隧道基坑邊坡通過由鋼筋制成的土釘進行加固，邊坡表面鋪設一道鋼筋網再噴射一層砼面層和土方邊坡相結合的隧道邊坡加固型支護施工方法。其構造為設置在坡體中的加筋桿件，即土釘或錨桿。與其周圍土體牢固粘結形成的復合體，以及面層所構成的類似重力擋土墻的隧道支護結構。

二、鋼花管土釘施工工藝

1、隧道排水

施工前采取恰當?shù)呐潘胧０ㄋ淼赖乇砼潘?，支護內部排水，以及基坑排水，避免土體處于飽和狀態并減輕作用于面層上的靜水壓小。

2、測呈放線

根據中線和標高及隧道放坡坡度，算出開挖線，并現場進行開挖位置定測，放線。

3、基坑開挖

根據隧道設計要求，每次開挖深度小于1.5m，為保證坡面平整，坡面200-300mm厚度用人修坡，清除擾動部分，平整坡面，先噴30mm厚灌注樁混凝土，灌注樁混凝土標號C20。

4、隧道成孔

隧道采用GC-50型地質鉆機成孔，鉆孔后進行清孔檢查，對孔中出現的局部滲水塌孔或掉落松土立即進行壓漿處理，并及時安設土釘鋼筋鋼花管并隧道注漿。

5、鋼花管土釘制作及安裝

鋼筋上釘采用25鋼筋，每隔1.5m焊對中支架，防止主筋偏離土釘中心。鋼花管土釘采用φ48δ3.0鋼花管，尾部設置尖角，管身每隔500m設置30X30角鋼倒刺。土釘推送前，再次檢查孔內是否存有雜物和泥漿，確認孔內無雜物和泥漿后，將土釘沿孔推入孔底。推送工程中，不能轉動土釘，防止對中架破壞孔壁:切勿強行推送，防山土釘頭部插入土休中，土釘送不到孔底時，應將土釘拔出，修孔后再進行推送。

6、隧道注漿

鋼筋鋼花管土釘置入后，用注漿機通過隧道注漿管或鋼花管向孔內注水泥漿。水泥采用P.0.42.5R普通硅酸鹽水泥，注漿壓力0.4-0.6Mpa，水灰比擬定0.45-0.55。

7、掛鋼筋網

面層鋼筋剛用φ16鋼筋焊接加強固定在土釘上，再在土釘端部兩側分別沿長度方向雙面焊E100mm長的φ20鎖定筋。

8、噴射灌注樁混凝土

待鋼筋網片焊接好后，噴射C20灌注樁混凝土至100mm厚。隧道分層分段開挖和分層分段施L土釘墻平行作業。

三、鋼花管土釘施工注意事項

1、隧道基坑開挖與支護應分層進行，上層支護完畢后，支護結構達到定強度大于70%后，方可進入下-層的開挖，隧道分層開挖深度不大于1.5m。

2、鋼花管土釘支護前對基坑四周支護范圍內的地表進行修整，構筑排水溝和水泥砂漿或混凝上面層，防止地表降水向地下滲透。

3、鋼花管土釘成孔前，按設計要求定出孔位并作出標記和編號?？孜缓涂咨钤试S偏差50mm。

4、鉆孔后進行清孔檢查，對孔中出現的局部滲水塌孔或掉落松土立即處理，成孔后及時安設上釘鋼筋并注漿。

5、在噴射混凝上前，保證面層內的鋼筋網片牢固固定在邊壁E并符合規定的保護層厚度要求。

6、為保證施工時的噴射灌注樁混凝土厚度達至規定值，在邊壁面上垂直打入短的鋼筋段作為標志。在繼續進行下步噴射灌注樁混凝土作業時，仔細清除預留施I縫接合面上的浮漿層和松敞碎屑，并噴水使之潮濕。

7、噴射灌注樁混凝土強度符合要求，噴射灌注樁混凝土的接茬處應斜交搭接，搭接程度應在200mm以內。
