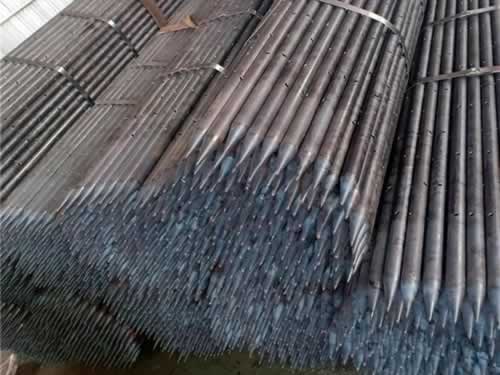

鋼花管圖片

隧道鋼花管注漿圖片和施工方案是將鋼花管通過鉆孔下入地層，廠家采用隧道土釘分段注漿工藝施工，使?jié){液在支護壓力條件下，較均勻地進人地層，以達到隧道漿液在地層中分段可控、均勻擴散的目的。注漿時設置注漿外管，注漿外管將永久留在土體中，注漿外管每隔一定間距預留出漿口，廠家在出漿口處加設截止閥，隧道注漿時，將帶封堵裝置的注漿內管置入注漿外管內，對需要注漿部分進行注漿。這樣在土體中產生以鉆孔為核心的樁體，且在樁體外圍土體裂隙中形成抗剪能力強的樹根網狀漿脈復合體，灌漿技術是利用壓力將能固結的漿液通過鉆孔注入巖土。

目前隧道鋼花管已廣泛應用于基坑與邊（滑）坡工程加固當中，然而不同用途的隧道鋼花管在注漿管土釘支護結構、布置形式、施工工藝以及注漿工藝與參數上差異較大，有必要通過研究確定適合基坑工程使用的施工工法，以確保注漿加固效果，保證施工質量。廠家對于隧道鋼花管及其復合支護體系的工作特性，尤其是鋼花管及其復合體系的受力計算，還缺乏統一的認識，沒有形成可靠的設計計算方法。在一定程度上限制隧道鋼花管在基坑工程中的應用前景，需根據隧道鋼花管在不同工程中的作用，建立起保證施工質量的施工工法和一套設計計算方法。

一、鋼花管挖孔施工

1、廠家安裝垂直運輸架和電動卷揚機

垂直運輸架有提升鋼框架作為承重結構，配置慢速卷揚機提升。鎖口澆筑完混凝土后，提升支架安裝在樁孔旁，可通過三角架的轉動橫移。三角形腳架安裝在樁孔正上方，能過電動卷揚機提升渣桶，三角架沿主軸可橫向移動。架底土釘支護可壓石頭以增加其穩定性。在運輸架上安裝滑輪組，穿上卷揚機鋼絲繩，在架底位置安裝卷揚機，地面運土用手推車或小翻斗車。在地面按護壁處理挖深1m，安放護壁模板，澆筑C30砼形成井圈，井圈上口即井臺座比周圍地面或樁基頂標高（兩者以高標高為準）高出30cm，以避免井口進水或掉落雜物。圈頂通過測量準確測設四個控制點以鐵釘做標記，通過這四個控制點校核孔中心位置和垂直度。在井圈內壁用油漆做水準標記，以便控制樁底高程。

2、鋼花管工程設備安裝

在隧道安裝滑輪組和吊桶時，保持吊桶與孔壁之間留有適當距離，防止施工過程中吊桶碰撞孔壁，預防安全事故，隧道井底照明必須用低壓電源（36V）、防破電線、帶罩的防水、防爆照明燈?？卓谒闹茉O置圍護欄。當樁孔深度大于10m時，應進行井下機械通風，加強空氣的流動，必要時向井下輸送氧氣，防止有毒氣體對人體的危害，操作時上下人員輪流作業，樁孔上方人員必須密切觀測樁孔下人員的情況，互相呼應，預防安全事故的發生。

當隧道地下滲水量不大時，廠家隨挖隨將泥水用吊桶運出，當?shù)叵滤枯^大時，在隧道樁孔底先挖集水坑，用高揚程水泵抽水，邊降水邊挖土，水泵的規格應按照抽水量選定。地下水位較高時，應先采用統一降水措施，然后再開挖。樁孔口安裝水平推移的活動安全蓋板，當樁孔內挖孔時，土釘支護應掩好安全蓋板，防止雜物掉下砸傷人。吊運土時，才打開安全活動蓋板一定面積，留一定寬度作為挖孔人員的安全空間。井孔內搭設應急時的安全繩和軟爬梯，并隨廠家樁孔深放長至作業面。不能用人工拉繩子運送作業人員和腳踩護壁凸緣上下樁孔。

3、鋼花管工程樁基開挖

隧道土層采用人工直接開挖，局部采用風鎬配合，用小型卷揚機提升出渣，每開挖1米護壁1米，上口護壁厚30cm，下口厚20cm。強度低的中風化巖層采用風鎬破碎挖出土釘支護，強度高的弱風化巖層采用風鉆鉆孔，布置小劑量炸藥爆破，風鎬配合破碎。巖石采用風鉆鉆炮眼，布置小藥量電引爆的淺眼爆破法施工。護壁強度達到一定強度后才能爆破，防止震坍孔壁。爆破后利用空壓機及時通風排出有害氣體，再采用人工清鑿繼續開挖。以此種方式循環進行施工，直至樁底設計標高.爆破施工時嚴格按照爆破設計的警戒范圍布置安全警戒(該爆破由于屬孔內爆破，根據藥量計算及經驗判斷，飛石橫向散落范圍很小,故警戒范圍定為50米)，警戒時，警戒人員從爆區由里向外清場，所有與隧道爆破無關的人員、設備撤離到安全地點并警戒。確認人員設備全部撤離危險區，具備安全起爆條件時，爆破工作領導人才能發出起爆信號。廠家爆破員收到起爆信號后，才能進行爆破器充電并將主線接到起爆器上，充好電以后，進行起爆。爆破后，嚴格按照《爆破安全規程》規定的等待時間超過15min，方準許檢查人員進入爆區進行檢查，確認安全后，方準發出解除警戒信號。

隧道孔樁掘進爆破選用非電毫秒雷管網絡電雷管起爆，禁止使用導火索、火雷管起爆網絡。非電雷管起爆網絡的接頭一定要有良好的氣密性，接點應離開泥水面。同時，為取得較好的爆破效果，保護護壁土釘支護的穩定性，應選用微差爆破使用的非電毫秒雷管，輔助眼滯后掏槽眼起爆0.1s以上，周邊眼滯后輔助眼起爆0.1s以上，按順序依次起爆。

二、鋼花管注漿施工準備

隧道平整場地→放中樁（包括護樁）→布置排水溝→樁位頂上搭雨棚→安裝提升設備→修整出渣道路。

1、隧道平整場地，清除坡面危石浮土，坡面有裂縫或坍塌跡象者應加設必要的保護，鏟除松軟土層并夯實。2、隧道測量放樣，施測樁基十字線，定出樁孔準確位置，設置護樁并將測量放樣結果報駐地監理工程師審查。3、隧道排水設施，孔口四周挖排水溝，作好排水系統，及時排除地表水，搭好孔口雨棚，安裝提升設備，布置好出碴道路，合理堆放材料和機具，不使孔壁壓力增加和影響施工。4、隧道孔口防護，井口周圍砼制成圍圈予以圍護，其高度高出地面30cm，防止土石、雜物滾入孔內傷人。若井口地層松軟，廠家為防止土釘支護孔口坍塌，須在孔口周圍加固?？卓谒闹?m范圍內用砂漿硬化；孔口周圍不能堆放土渣、機具、雜物?？卓谒闹艽钤O防護圍欄，圍欄采用鋼筋牢固焊制。停止作業時，孔口設置圍欄和警告標示。洞口設置鋼筋防護網，網格間距不大于20cm。

三、鋼花管注漿施工注意事項

1、隧道護壁施工注意事項

①隧道護壁厚度、拉結鋼筋或配筋、砼強度等級應符合設計要求；②隧道樁孔開樁后盡快灌注護壁砼，且必須當天一次性完成；③隧道上下護壁間的搭接長度不得少于50mm；④隧道護壁砼中摻用速凝劑，護壁模板一般在24h后拆除；⑤隧道施工中隨時注意孔壁情況，發現問題，及時處理，防止事故發生；⑥隧道同一水平面上的土釘支護孔圈二正交直徑的徑差不大于50mm；⑦隧道嚴格控制樁徑尺寸和樁的垂直度，開挖時隨時檢查，出現偏差及時糾正，保證樁位準確。

2、隧道挖孔施工注意事項

①隧道開孔實行開挖令制，寫明橋名、墩臺號、樁徑、孔深、樁頂、樁底標高，然后技術主管、工程部長、分管副經理、隊伍現場負責人簽字后方可開孔；②隧道挖孔施工過程中，應經常檢查樁身凈空尺寸和平面位置。孔的中軸線偏斜不得大于孔深的0.5%，截面尺寸必須滿足設計要求?？卓谄矫嫖恢门c設計樁位偏差不得大于5cm；③隧道爆破前，對炮眼附近支撐應采取防護措施，護壁混凝土尚未達到2.5Mpa時，不宜爆破作業；放炮后，施工人員下井前，應事先測定土釘支護孔底有無毒氣，如有毒氣，應迅速排除；④隧道挖孔至設計高程后，孔底不應積水，并應進行孔底處理，做到平整，無松渣、泥污等軟層；⑤隧道樁基開挖到設計孔底標高后，必須對基底進行釬探，釬探深度不小于5m，每個孔不少于3個釬探眼，確認無溶洞發育且地質情況滿足設計要求后，才能進行下道工序施工，否則及時通知現場技術主管，由廠家技術主管上報分管副經理。

3、隧道混凝土施工注意事項

①隧道澆注砼前，水泥、砂石料等原材料要準備充分，保證砼連續澆注；②隧道攪拌站有專人負責砼和易性、坍落度及各種材料的控制；③隧道正常澆注過程中嚴格按照操作規程施工，廠家并做好原始施工記錄；④隧道澆注砼前認真檢查各種機械設備狀況，并派維修人員跟班作業；⑤隧道樁基頂面標高比土釘支護承臺底標高高出20cm，待砼有一定的強度后，樁頭人工鑿毛，按施工縫要求進行處理。由于廠家后期系梁施工的需要，灌注至系梁底標高，并超灌20cm以上，便于樁頭鑿除。

在隧道挖孔樁、鉆孔灌注樁混凝土灌注完成后，復測樁中心和樁頂標高，在混凝土強度達到設計要求后進行樁身混凝土均勻性、承載力的檢測。成樁后采用聲測法進行檢測。
