橋梁應用之聲測管檢測項目及施工規范
時間: 2020-05-31 14:47 瀏覽次數：
聲測管檢測項目 ？以下帶來關于聲測管檢測項目，相關內容供以參考。 （1）現場檢測前測定聲波監測儀發射至接受系統的延遲時間t 。 并計算聲時修正值。 （2）測量時發射與接收探
聲測管檢測項目？以下帶來關于聲測管檢測項目，相關內容供以參考。
（1）現場檢測前測定聲波監測儀發射至接受系統的延遲時間t 。
并計算聲時修正值。
（2）測量時發射與接收探頭應以相同標高或保持固定高差同步升降。
（3）測量點距為 40cm，當發現異常時再加密到 20cm.
（4）選擇適當?shù)陌l(fā)射電壓和放大器增益， 并再測試過程中保持不變。
（5）實時顯示和記錄接收信號的時程曲線。
（6）將多根聲測管以兩根為一個檢測剖面進行全組合， 分別對多有剖面完成檢測。
（7）每組檢測管測試完成后，測試點應隨機重復抽測 10％，其聲時相對標準差不應大于 5％；波幅相對標。
施工要求
聲測管的選用
樁基深度與聲測管壁厚關系
聲測管的壁厚要求，除能滿足 5.5 部分的工藝性能外，為確保聲測管安全使用，宜符合表 6 中的要求。
樁基深度與聲測管壁厚關系
樁基深度 m 聲測管壁厚 mm
＜50 ≥1.0
50～70 ≥1.2
70～90 ≥1.5
＞90＜120 ≥1.8
1.2 按 JTG/T F81-01-2004 的規定，聲波透射法進行樁基檢測，檢測數量不少于 50％，重要工程應達 100%。
2 聲測管的布置
聲測管一般按以下原則布置：
a）對于樁徑小于 1m 時埋設二根管，埋設在同一直徑線上；b）樁徑在 1m～1.8m 時等間距埋設三根管；c）樁徑大于 1.8m 時等間距埋設四根管。
3 聲測管的安裝

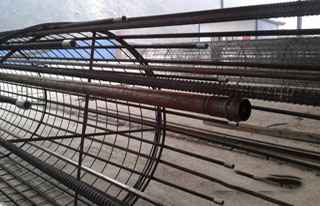

3.1 聲測管可直接固定在鋼筋籠內側上，固定點的間距一般不超過 2m，其中聲測管底端和接頭部位宜設固定點，對于無鋼筋籠的部位，聲測管可用鋼筋支架固定。固定方式可采用焊接或綁扎，當采用焊接時， 應避免燒穿聲測管或在管內壁形成焊瘤， 影響鋼管的通直。
單位為米
2 聲測管的安裝示意圖
3.2 管子之間應基本上保持平行。若檢測結果需對各測點混凝土的強度做出評估，則不平行度應控制在 1‰以下。
3.3 鋼筋籠放入樁孔時應防止扭曲，薄壁管一般隨鋼筋籠分段安裝，聲測管的底部密封應不漏漿，采用聲測管作為灌漿通道，在進行超聲波檢測時管路應通暢。 聲測管安裝完畢后應將上口封閉， 以免澆灌混凝土時落人異物，致使孔道堵塞。
