一、橋梁聲測管

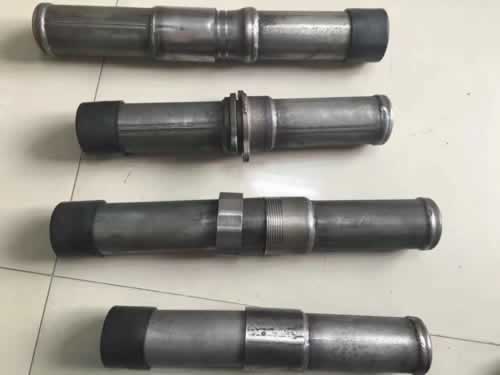

橋梁聲測管是超聲波檢測管生產廠家專門用于樁基檢測系統的管材，是一堆超聲檢測探頭的成樁內部通道。橋梁聲測管有鉗壓式、螺旋式、套筒式、承插式和法蘭式多種聯接方式。它是樁基超聲波檢測系統的重要組成部分，其在樁內嵌入模式和布局模式的橫截面，直接影響樁基檢測施工結果。所以我們需要檢測到設計時，橋梁聲測管的布局和嵌入的標準圖紙，在施工中應嚴格控制預埋質量。

橋梁聲測管一般用鋼筋籠分段安裝，每段之間的接頭可以通過螺紋套筒或套管焊接連接。但無論聲測管生產廠家是什么樣的聯合調度方案必須確保高靜水壓下不漏漿，在界面應保持光滑，無焊渣，毛刺和凸起的異物，使移動檢測探頭。同時，橋梁聲測管底應密封，在橡膠中的應用包括頂管密封安裝，避免異物進入造成的內部孔隙堵塞聲管。

橋梁聲測管可直接固定在鋼筋籠內側上：固定方式可采用焊接或綁扎，管子之間應基本上保持平行-若檢測結果需對各測點混凝土的強度做出評估，則不平行度應控制在1‰以下。鋼筋籠放入樁孔時應防止扭曲。管子一般隨鋼筋籠分段安裝，每段之間的接頭可采用反螺紋套筒接口或套管焊接方案，如圖8所示：若采用波紋管則可利用大一號的波紋管套接，并在套接管的兩端用膠布纏繞密封。無論那種接頭方案都必須保證在較高的靜水壓力下不漏漿，接口內壁應保持平整，不應有焊渣、毛刺等凸出物，以免妨礙探頭的自如移動，橋梁聲測管的底部也應密封，安裝完畢后應將上口用木塞堵住，以免澆灌混凝土?xí)r落入異物，致使孔道堵塞。

二、橋梁聲測管標準

橋梁聲測管的項目執行標準為JT/T705-2007標準，壁厚尺寸誤差在±5%，抗拉強度為(MP)≥315MP，用目測和手感檢查聲測管無毛刺、裂縫、結疤、折疊、分層、搭焊缺陷、劃道、刮傷、焊縫錯位、燒傷、薄的氧化皮，外徑尺寸誤差在±1.0%，彎度每米小于5毫米。

聲測管生產廠家對產品的試驗數據如下：扭矩試驗：扭力距120N.m，持續10min，接頭不發生滑移；彎曲試驗：聲測管不帶填充物，彎曲半徑為公稱外徑的6倍，彎曲角為120°，聲測管不出現裂紋；密封試驗：外壓P=215S/D 無滲漏，接口不變形內壓P=215S/D無滲漏，接口不變形；振動試驗：在試驗壓力1.2MP下，持續10萬次振動，接頭無滲漏和脫落現象；拉伸試驗：≥14%；硬度試驗：HRB≥90聲測管管壁硬度；拉拔試驗：在常溫下，就應能承受3000N的拉拔力，持續60min連接部分無松動、斷裂；液壓試驗：聲測管兩端封口注入水壓為5MP時，聲測管無滲漏；壓扁試驗：當兩壓平板間距離為聲測管外徑的3/4時，應不出現裂紋；渦流損傷：聲測管焊縫無沙眼、裂縫。

三、橋梁聲測管的作用

聲測管生產廠家因有些工程在建造以后就變得隱蔽不易于檢測，而橋梁聲測管作為檢測儀器的通道，質量就變得至關重要了，橋梁聲測管如果質量不好，會給以后帶來很多隱患。 鋼質的橋梁聲測管材料，它具有管壁薄、鋼材省和抗?jié)B、耐壓、強度高的特點，通常用于預應力結構中的后張預留孔道。在用作橋梁聲測管時可直接把它綁扎在鋼筋骨架上，由于橋梁聲測管很輕，因而操作十分方便，但安裝時需注意保持其軸線平衡。

橋梁聲測管常用的規格是內徑50-60mm。管子的壁厚對透聲大小的影響很小，所以對管壁厚度一般不需要限制，但從節省用鋼量的角度而言，管壁只要能承受新混凝土的側壓力就可以了，并不是非要越厚越好。聲測管生產廠家對雙密封鉗壓式橋梁聲測管在承口端端部設計了兩個凸槽，凸槽內配有密封圈，裝置時將本產品的插口端插入承口端，然后用專用液壓鉗同時對兩個凸槽進行擠壓，被擠壓部位的管材受力后收縮變形，兩個凸槽之間的外層管材深嵌入內層管材，從而有效完成了本產品的牢固銜接；同時橡膠材質的密封圈在受擠壓后變形貼在兩層管材之間，起到了極為良好的雙保險密封作用。

四、橋梁聲測管優勢

1、橋梁聲測管在使用過程中制作安全，節省成本和損耗，不需要專業工人現場安裝和焊接，不受環境限制。

2、橋梁聲測管與市場其它類型鋼管比較，抗拉力能達到320Mpa以上。

3、橋梁聲測管是使用專業液壓鉗壓制完成的，簡便快捷，不用準備工作，不用任何工具，不受天氣影響，按現場需求配長，無損耗、易于固定。
